红外热像仪技术在石化行业的应用

石油石化企业有非常多的管路及容器。由于风吹雨淋日晒和化学腐蚀，化学反应炉、阀门、板式热交换器、端盖衬里等受到了不同程度的腐蚀，出现难以检测和发现的保护／保温层失效、渗漏等可能导致的环境危害及人员安全隐患。用热像仪既可解决多年来棘手的设备预防性维护问题。通常检查的目标包括电气设备、机械元器件、高温管线、加热器、储存容器和热交换器等等。

红外技术在石化领域的应用包括：

一、管道监测

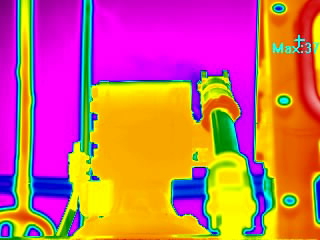

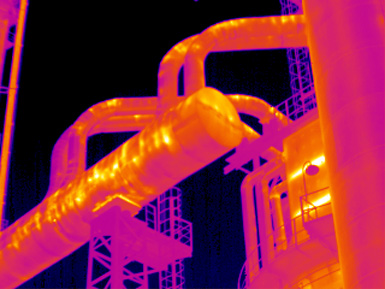

管道检测

管道无论在石油还是化工企业，通常会使用管道输送蒸汽、原料和产品等。通常管道外会包裹保温隔热层，通过红外热像仪可以方便地查看管道的保温隔热层有无损坏以及是否有泄漏。

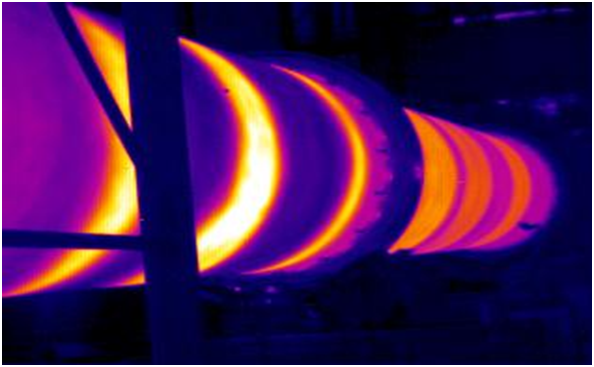

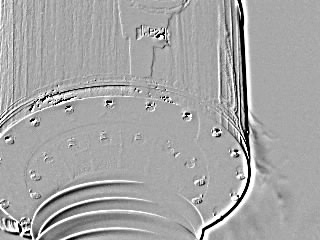

二、连接法兰监测

由于石化行业中大量使用了管道运输，所以自然会存在很多连接法兰，安全阀与凝气阀。由于法兰容易发生密封问题，导致管道运输物（蒸汽、产品、原料）在管道法兰处发生泄漏。而使用红外成像技术能够直观、简便、安全地发现泄漏处。

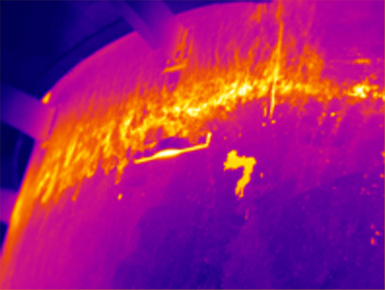

 炉内衬检查

三、炉罐容器监测

锅炉是利用燃料燃烧放出的热能或其他能量将工质（载热体）加热到一定参数的设备。而石化行业中也同时使用各种罐容器储存产品与原材料。而对炉罐的实时监测是通过监测炉罐容器表面的温度是否均一，从而查出炉罐内壁是否存在减薄，以及是否存在泄漏的潜在危险。同时使用红外设备也可以对锅炉的热损失进行评估。

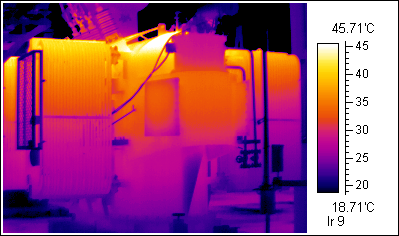

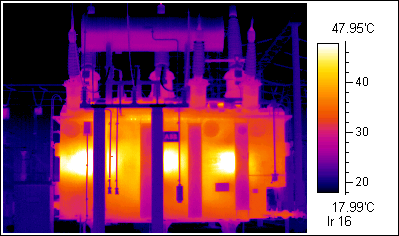

电力系统（变压箱）红外图

四、电力系统监测

供电系统是化工行业的基础，确保供电系统的稳定、安全是保证石化工业安全的先决条件。利用红外技术更快捷找到供电系统的潜在问题，可以更好的减少维护的工作量并提高维护效率！

五、气体泄漏检测

由于上述提到的管道、连接法兰、锅炉、存储罐等都有气体物质在内部流动储存。而当这些器件发生气体泄漏时，肉眼并不可见，却容易危害石化工业的生产安全。由于，泄漏气体多为有机气体，而其对于红外线具有一定的吸收。因此，红外成像技术可以对泄漏气体进行直观的成像，从而快捷、方便地进行气体泄漏的检测，从而排查出各个危险点。
